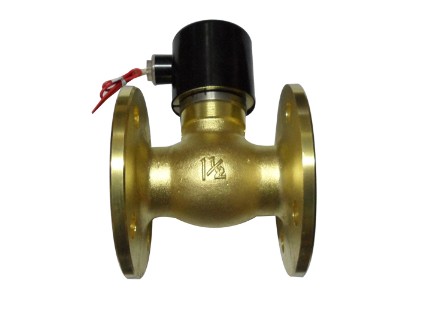

ZQDDF法兰高温蒸汽电磁阀

阀体材质:锻压黄铜、不锈钢
公称通径:DN15-50mm
压力范围:0~1.0MPa
流体温度:-5~180℃
实用介质:空气、水、蒸汽等
连接方式:法兰连接

咨询热线:0577-27863708
此产品相关资料下载
  • 产品描述


ZQDF蒸汽电磁阀规格:

阀体材质:黄铜、不锈钢SS304
密封材质:聚四氟乙烯PTFE
公称通径:DN10~50mm
连接方式:内螺纹、法兰
适用介质:蒸汽、热水、导热油
介质温度:-5℃~+180℃
工作压力:0~0.8MPa
控制方式:常闭型、常开型
电源电压:DC12V~220V、AC24V~380V
接线方式:引线式

 ZQDF先导式电磁阀安装注意事项:
1、安装电磁阀,阀体上的箭头标记,应同管路流体流向相一致。
2、电磁阀上的标牌参数应与实际使用要求相符。特别请注意标记的额定电压。

3、未安装防爆线圈的,不能在有爆炸性危险的场所使用。


2L蒸汽高温电磁阀性能参数:

型号 ZQDF-10F ZQDF-15F ZQDF-20F ZQDF-25F ZQDF-35F ZQDF-40F ZQDF-50F
L mm 82 90.5 111 163
H mm 146 162 183 223
使用流体 蒸汽、空气、水
动作方式 先 导 式
形     式 常 闭 式
流量孔径 17 22 30 50
CV值 4.8 12 20 48
接管口径 3/8″

1/2″ 3/4″ 1″ 1 1/4″ 1 1/2″ 2″
使用粘度 20 CST以下
使用压力 0~0.8MPa
工作温度 -5~180℃
电     压 AC220V AC110V DC24V ±10%
本体材质 黄铜
油封材质 EPDM
